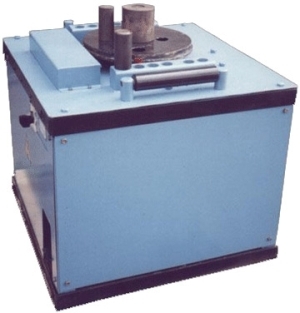

Станок приводной гибочный для прутков арматуры СГА-1 (380 В)

Описание

Станок для гибки арматуры СГА-1 - предназначен для холодной гибки прутков арматуры железобетонных конструкций. Применяется в арматурных цехах заводов ЖБИ, а так же на строительных площадках под навесом в условиях умеренного климата.
В состав станка станок для гибки арматуры СГА-1 и его модификаций входит следующие основные узлы:
- рама
- редуктор
- плита
- приспособления для гибки арматуры
- педальное управления.
- электрооборудование.
Рама станка состоит из каркаса и каретки.
Каркас - сварной, из углового проката и служит для крепления всех узлов станка.
Каретка – служит для крепления электродвигателя и кленовых ремней.
На верхнем поясе рамы установлена плита в сборе с редуктором и приспособление ля гибки арматуры. В передней части рамы укреплены магнитный пускатель и пакетно- кулачковый выключатель.
К нижнему поясу рамы привалена плита с педальным управлением.
Редуктор состоит из червячной пары и двух пар открытых цилиндрических шестерен.
Плита служит крышкой редуктора и рабочим столом станка. К плите приварены квадратные планки с отверстиями под упорные штыри приспособления для гибки.
На плите смонтированы рольганги и выключатели конечные для реверса и останова гибочного диска. Для удаления окалины на плите смонтирована воронка с фланцевым креплением для присоединения к цеховой вытяжной вентиляции.
Приспособление для гибки арматуры, станка для гибки арматуры СГА-1, состоит из гибочного диска, гибочного пальца, центрального пальца с роликом, упорного штыря с роликом. На гибочном диске имеются четыре отверстия со втулками для установки гибочного пальца, а так же кулачки останова и реверса. При чем кулачек останова короче кулачка реверса, чтобы избежать переключения им конечного выключателя реверса. Электрооборудование состоит из электродвигателя, магнитного пускателя, пакетно-кулачкового выключателя, конечного выключателя – педали.
