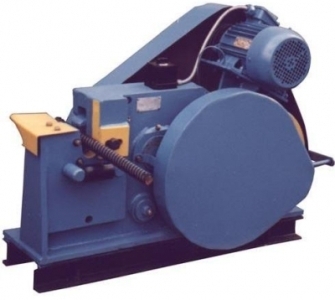

Станок для резки арматуры СМЖ-172 (380 В)



Заказать товар

Пожалуйста, заполните краткую контактную информацию,
и наши сотрудники обязательно свяжутся с Вами.

Имя*

Телефон*

+7

E-mail*

Комментарий к заказу



← Вернуться в каталог

Оформить заказ

Цена:0.00 р.

Характеристики
Напряжение питания 3х380 В
Номинальная частота сети 50 Гц
Усиление на ножах 340 кН
Диаметр резания круга 27 мм
Размер квадрата 36x36 мм
Размер полосы 40x12 мм
Максимальный диаметр арматуры 40 мм
Скорость реза 33 рез/мин
Мощность двигателя 3 кВт
Габаритные размеры 1100x430x790 мм
Масса 435 кг

Описание

Станок для резки арматуры СМЖ-172 (380 В) его модификации: СМЖ-172 БН, СМЖ-172 БМ, СМЖ-172 БА, СМЖ-172 НА-40 предназначены для резки арматурной стали на предприятиях по производству железобетонных изделий, а так же на строительных площадках Эксплуатация данного оборудования предусматривается в закрытых помещениях или под навесом. Станок может применяться для резки круглой, квадратной и полосовой стали в соответствии с техническими данными станка.
Основными узлами станка для резки арматурной стали СМЖ-172 , являются:
- станина в сборе;
- кулисный механизм;
- механизм привода и электродвигатель.
Конструктивные особенности станка для резки арматуры СМЖ -172 позволяют производить разборку и регулировку механизма, не прибегая к специализированным стендам, а прямо на рабочем месте.
Для резки арматурной стали класса А - III и диаметром превышающим 27 мм , но не более 32 мм , применяются станки серии СМЖ-172БМ и СМЖ-172НА-40.
Данные модификации станка снабжены специальным электромагнитным устройством, обеспечивающим возможность работы в режиме одиночного включения подвижного ножа при непрерывном ходе работы. Этой операцией может управлять один механик, обслуживающий данное оборудование. Принцип работы СМЖ-172 основан на разделении металла давлением между подвижным и неподвижным ножами при качательном движении ножевой балки (ползуна)Станина ножниц сварная и представляет два одинаковых листа, сваренных между собой при помощи приставок. На станине крепятся все сборочные единицы ножниц, кроме электрощитка, и смонтированы направляющие ползуна. Ползун представляет собой балку из цельного листового проката, имеющую выборку, в которую вставляется подвижный нож. Зазор между подвижными и неподвижными ножами в пределах от 0,5 до 1мм. Регулируется за счет глубины посадки ножа в выборке станины при помощи регулировочных шайб или прокладок. Коленчатый вал кривошипного механизма смонтирован в буксах, закрепленных на станине ножниц, а приводной вал – шестерня – на подшипниках качения, установленных в расточке станины.
Электродвигатель привода станка для резки арматуры СМЖ -172 закреплен на подмоторной плите с возможностью перемещения ее в пазах станины для регулировки натяжных ремней. Ножницы серии СМЖ-172БА, СМЖ-172БН и СМЖ-172. А работают в режиме непрерывного хода ножа. А ножницы серии СМЖ-172БМ и СМЖ-172НА 40 в режиме одиночного хода ножа.
Смазка обеспечивается шприцем через специальные масленки, расположенные в станине станка, а так же ручной закладкой.
