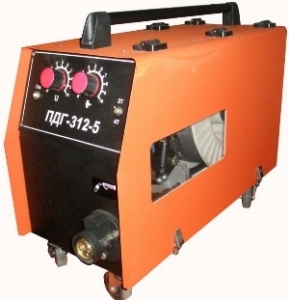

Механизм подачи сварочной проволоки

ПДГ-312-5

Фото	Характеристики	Значение
	Напряжение	~27 В
	Номинальный сварочный ток	315 А (60%)
	Потребляемая мощность	200 Вт
	Скорость подачи электродной проволоки	45-960 м/ч
	Регулировка времени, с: - предварительная продувка газа - продувка газа после сварки - задержка отключения источника (вылет проволоки) - нарастания скорости подачи проволоко от минимального до установленного значения ("мягкий старт")	0,2...10 0,2...10 0...0,2 0,1...2
	Количество пар подающих роликов	2 (4)
	Диаметр электродной проволоки: сплошная	0,8-1,6 мм
	Мощность привода	200 Вт
	Тип разъема сварочной горелки	евроразъем
	Размер сварочной кассеты	300 мм
	Вместимость сварочной кассеты	15 кг
	Габаритные размеры	225х650х400 мм
	Масса блока управления	12 кг

Описание.

Механизм подачи сварочной проволоки ПДГ-312-5 закрытого типа. Внутри установлен 2-х роликовый редукторный привод CWF 3110, кассета для сварочной проволоки, тормозное устройство, плата управления и электромагнитный клапан. На панели механизма имеются резисторы регулировки скорости подачи сварочной проволоки и напряжения, технологических временных интервалов. Имеется версия механизма подачи сварочной проволоки ПДГ-312-5 с цифровой индикацией режимов сварки, четырех роликовым приводом подачи.

Сварочный полуавтомат ПДГ-312-5 - подающий механизм закрытого типа. Внутри установлен 4-х роликовый редукторный привод CWF 3110, кассета для сварочной проволоки, тормозное устройство, плата управления и электромагнитный клапан. На панели сварочного полуавтомата ПДГ-312-5 имеются резисторы регулировки скорости подачи сварочной проволоки и напряжения, технологических временных интервалов. Имеется версия сварочного полуавтомата ПДГ-312-5 с цифровой индикацией режимов сварки, четырехроликовым приводом подачи.

Преимущества.

• Управление газовым клапаном, подающим механизмом и сварочным источником от кнопки на горелке;

• Плавная регулировка скорости подачи сварочной проволоки и напряжения на дуге;

• Возможность сварки электрозаклепками;

• Стабилизация скорости подачи сварочной проволоки и обратную связь по напряжению на двигателе подачи сварочной проволоки, возможность сварки в сложных пространственных положениях и при значительных изгибах шланга горелки, возможность сварки на расстояниях от источника питания до подающего механизма до 50м и возможность работы с разматывающего механизма;

• Возможность сварки сплошной и порошковой проволокой в защитных газах с любыми выпрямителями (ВД-306ДК, ВД-506ДК, ВС-300, ВДГ-303, ВДГ-401, ВДУ-506С и др.), имеющими жесткую или комбинированную вольтамперную характеристику;

• Регулировка вылета сварочной проволоки, времени продувки защитного газа до и после сварки, времени выхода сварочного тока на установленный режим;

• Применение 15 кг кассеты сварочной проволоки;

• Зубчатое зацепление подающего и прижимного роликов.
